A Montagem de Computadores

Neste artigo vamos mostrar os diferentes passos para montar um computador.
Vamos precisar de :
- Uma caixa para os componentes.
- Motherboard(Placa-Mãe).
- CPU(Processador).
- Memória RAM.
- Placa Gráfica.
- Disco Rígido
- Drives Ópticas
- Placas adicionais(som , rede , etc.).
- Fonte de alimentação
- Cabos e parafusos
- Chave de Fendas.

Montagem:
Colocação do processador
1- Procurar o soquete ZIF na motherboard. É o soquete onde o processador irá encaixar.
2- Levantar a alavanca para que seja possível colocar o processador.

3-O triângulo do processador deve corresponder ao do soquete, caso contrário, o processador não irá encaixar.

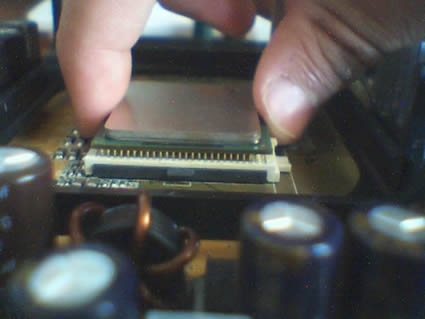

4- Depois, é só encaixar o processador no local.

5- Baixar a alavanca e certificar-se que o processador fica trancado no local.

6- Vamos agora à colocação da pasta térmica que irá transferir calor do processador para o cooler.

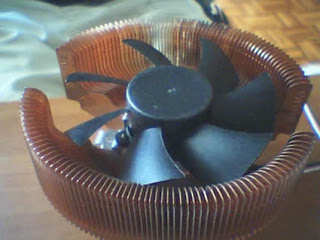

O Cooler:

A Pasta Térmica:

7- Colocar o cooler por cima do processador e aparafusar, caso seja necessário.

Colocação das memórias:

1- Colocar as patilhas para fora como na imagem seguinte:

2- Agora é só encaixar as memórias e apertar as patilhas.

Vamos agora proceder à colocação da motherboard na caixa:

1- Colocar a motherboard na caixa, como na imagem seguinte.

2- Aparafusar de acordo com a imagem seguinte.

De seguida colocamos e aparafusamos a ventoinha na parte frontal da caixa.

A ventoinha irá enviar ar para o interior da caixa.

Geralmente o autocolante indica qual é a parte de trás e a ventoinha deverá ficar assim.

Vamos agora montar a parte frontal.

Vamos agora proceder à montagem das drives ópticas e dos discos rígidos:

Nota : Deve-se seleccionar os padrões master/slave, de acordo com as necessidades.

Deve-se colocar dois parafusos de cada lado, tanto no disco rígido, como nas drives ópticas.

Colocação da placa gráfica:

Ligar a placa gráfica ao slot AGP ou PCI, conforme o caso, aparafusar à caixa e ligar a alimentação da placa caso seja necessário.

Instalar da mesma forma todas as outras placas adicionais.

Colocação da ventoinha traseira, que irá extrair o ar quente da caixa:

Montar a fonte de alimentação e ligar os cabos de alimentação aos diferentes componentes.

Por fim, fechar a caixa.

Com este último passo, ficou concluída a montagem do computador.
Imagem: Ligações de uma Motherboard
